鎧裝熱電偶

一、概述:

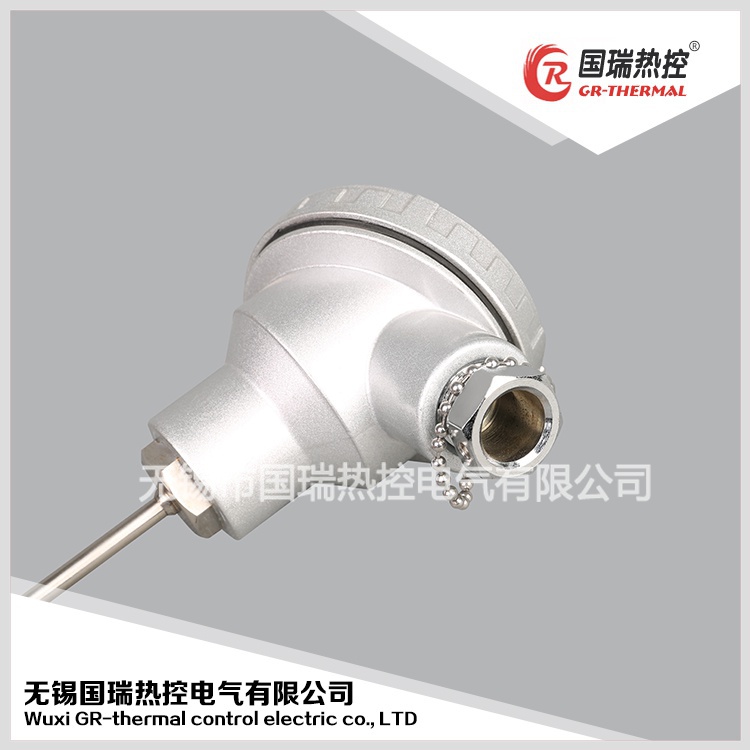

      把熱電極材料與高溫絕緣材料預置在金屬保護管中、運用同比例壓縮延伸工藝、將這三者合為一體,制成各種直徑、規格的鎧裝偶體,截取適當長度的鎧裝偶體、焊接工作端配置接線盒之后即為鎧裝熱電偶。它既可以作為熱電偶使用于某些測溫場合,也可作為元件取代普通工業熱電偶中瓷珠串套的裝配式元件。
      鎧裝熱電偶內部的熱電偶絲被高溫絕緣材料緊密地包裹著,與外界空氣隔絕,有著良好的抗高溫氧化、抗低溫冷凝、抗機械外力沖擊的特性。所以,它可以在較小的截面內容納一對、二對甚以三對在上同性質的熱電偶極而不會因?yàn)榕冀z較細而減短其使用壽命。
      鎧裝熱電偶可以制作得很細,解決微小、狹窄場合的測溫問題,且具有抗震、可彎曲、超長,熱響應時間短,靈敏度高等優點,它比裝配式熱電偶有更好的熱靈敏度。
      用精密的氬弧焊技術把單支型、雙支型鎧裝熱電偶的工作端制成相互絕緣并與外殼絕緣的所謂分列絕緣式鎧裝熱電偶,它既有較小的熱響應時間又與設備接地系統懸浮、是計算機測溫系統中理想的測溫元件,把不同長度的鎧裝熱電偶按照要求精度捆扎成一束,制成多點式熱電偶,可以有效地測量平均溫度。
      鎧裝熱電偶有著普通熱電偶不可取代的特性,所以,在電力、石化、冶金、航天、輕紡、食品等工程中均得到廣泛地應用。
二、工作原理:
      鎧裝熱電偶的工作原理是:兩種不同成份的導體兩端經焊接,形成回路,直接測溫端叫工作端,接線端子叫冷端,亦稱參比端,當工作端與參比端存在溫差時,就會在回路中產生熱電流,接上顯示儀表,儀表上就會顯出熱電偶所產生熱電動勢所對應的溫度值。
      鎧裝熱電偶的熱電動勢將隨溫度升高而增長,熱電勢大小只與鎧裝熱電偶導體材質及兩端溫差有關,與其長度、直徑無關。
三、安裝固定形式:
      固定裝置供用戶安裝使用,除了無固定裝置產品外,鎧裝熱電偶固定裝置有:固定卡套式,可動卡套式,固定卡套法蘭式、可動卡套法蘭式,及防漏防震卡套式。固定卡套式供用戶一次性選擇插深和固定,可動卡套供用戶任意更改插入深度并多次固定。
四、型號規格:

熱電偶類別

型號

分度號

測溫范圍(℃)

允許誤差

鎳鉻—康銅

WREK

E

0~700

±0.75%t

鎳鉻—鎳硅

WRNK

K

0~900

±0.75%t

銅—康銅

WRCK

T

-40~350

±0.75%t

注:
      1、“t”為感溫元件實測溫度值(℃);
      2、雙支式在型號后加下標“2”;
      3、承接各種特殊要求的非標產品。
